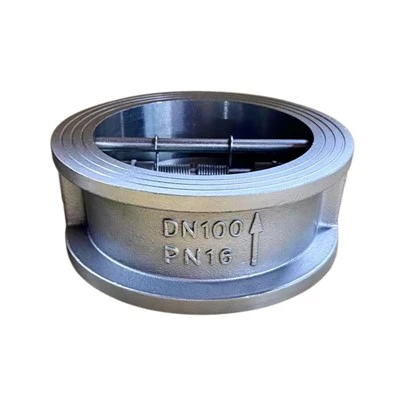

নমনীয় আয়রন দেহ-নমনীয় আয়রন ডিস্ক ওয়েফার চেক ভালভ
পণ্য ভূমিকা
নমনীয় আয়রন বডি-নমনীয় আয়রন ডিস্ক ওয়েফার চেক ভালভটি কম থেকে মাঝারি চাপ তরল সিস্টেমের জন্য ডিজাইন করা হয়েছে। জিজিজি 50 নমনীয় আয়রন নির্মাণ এবং দ্বৈত-ডিস্ক ডিজাইনের বৈশিষ্ট্যযুক্ত, এটি ব্যাকফ্লোয়ের বিরুদ্ধে দ্রুত বন্ধের জন্য প্রবাহ শক্তি ব্যবহার করে। পৌরসভার জল সরবরাহ, আগুন সুরক্ষা এবং শিল্প সঞ্চালনের জন্য আদর্শ, এটি পিএন 16 চাপ, ডিএন 50 -ডিএন 600 পাইপলাইন ফিটিং এবং এএনএসআই শ্রেণির চতুর্থ ফুটো অর্জনের সাথে -20 ডিগ্রি থেকে 80 ডিগ্রি পর্যন্ত কাজ করে।
পণ্য সুবিধা
- ব্যাকফ্লো প্রতিরোধ: দ্বৈত-ডিস্ক ক্লোজার পাম্প এবং পাইপলাইনগুলিকে শক ক্ষতি থেকে রক্ষা করে।
- শক্তি সঞ্চয়: অতি-নিম্ন প্রতিরোধের নকশা বার্ষিক পাম্পিং ব্যয়কে 15%হ্রাস করে।
- সহজ সংহতকরণ: অনুভূমিক/উল্লম্ব এএনএসআই/জিবি ফ্ল্যাঞ্জগুলির জন্য আইএসও 5752-সম্মতি।
- বহুমুখী কর্মক্ষমতা: পরিষ্কার জল সামান্য ঘ্রাণযুক্ত কুলিং সিস্টেমগুলিতে পরিচালনা করে।
পণ্য বৈশিষ্ট্য
সম্পূর্ণ নমনীয় আয়রন বিল্ড
জিজিজি 50 বডি/ডিস্কের সাথে 1.6 এমপিএ টেনসিল শক্তি এর চেয়ে বেশি বা সমান সাথে কাস্ট ইস্পাতের চেয়ে 30% ব্যয় সাশ্রয় করে।
01
নিম্ন-প্রতিরোধ প্রবাহ
85 ডিগ্রি খোলার কোণ চাপ ক্ষতি হ্রাস করে<0.03 bar, increasing Kv value by 25% vs swing check valves.
02
স্পেস-সেভিং ওয়েফার
বল্টলেস ডিজাইন অর্ধেক ইনস্টলেশন স্পেস বনাম ফ্ল্যাঞ্জ চেক ভালভ।
03
দ্রুত বন্ধ
0.3s ব্যাকফ্লোতে সম্পূর্ণ বন্ধ, জলের হাতুড়ি শিখর 35%হ্রাস করে।
04
ব্যয়বহুল রক্ষণাবেক্ষণ
স্ট্যান্ডার্ডাইজড পরিধানের অংশগুলি দ্রুত প্রতিস্থাপন সক্ষম করে, মেরামত ব্যয়গুলি 60%দ্বারা কাটা করে।
05
|
নামমাত্র ব্যাস ডিএন |
আকার (মিমি) |
ওজন (কেজি) |
||||||
|
D |
D1 |
D2 |
L |
R |
t |
|||
|
মিমি |
ইঞ্চি |
DH77X-10/16 |
||||||
|
50 |
2" |
107 |
65 |
43.3 |
43 |
28.8 |
19 |
1.5 |
|
65 |
2.5" |
127 |
80 |
60.2 |
46 |
36.1 |
20 |
2.4 |
|
80 |
3" |
142 |
94 |
66.4 |
64 |
43.4 |
27 |
3.6 |
|
100 |
4" |
162 |
117 |
90.8 |
64 |
52.8 |
28 |
5.7 |
|
125 |
5" |
192 |
145 |
116.9 |
70 |
65.7 |
30 |
7.3 |
|
150 |
6" |
218 |
170 |
144.6 |
76 |
78.6 |
31 |
9.0 |
|
200 |
8" |
273 |
224 |
198.2 |
89 |
104.4 |
33 |
17 |
|
250 |
10" |
328 |
265 |
233.7 |
114 |
127 |
35 |
26 |
|
300 |
12" |
378 |
310 |
283.9 |
114 |
148.3 |
43 |
42 |
|
350 |
14" |
438 |
360 |
332.9 |
127 |
172.4 |
45 |
55 |
|
400 |
16" |
489 |
410 |
381.0 |
140 |
197.4 |
52 |
75 |
|
450 |
18" |
539/555 |
450 |
419.9 |
152 |
217.8 |
58 |
101/107 |
|
500 |
20" |
594 |
505 |
467.8 |
152 |
241 |
58 |
111 |
|
600 |
24" |
690 |
624 |
572.6 |
178 |
295.4 |
73 |
172 |
|
700 |
28" |
800 |
720 |
680 |
229 |
354 |
98 |
219 |
প্রযুক্তিগত পরামিতি
|
আকার |
Dn32-dn600 |
DN650-DN2000 |
|
কাজের চাপ |
16 বার |
10 বার |
|
শেল |
24 বার |
15 বার |
|
সিল |
18 বার |
11 বার |
|
অপারেটিং তাপমাত্রা |
-45 ডিগ্রি ~ +150 ডিগ্রি |
|
|
অপারেটিং পরিবেশ |
ব্যালাস্ট এবং বিলজ সিস্টেম রাসায়নিক প্রক্রিয়াকরণ বিশৃঙ্খলা উদ্ভিদ |
|
|
ড্রাইভিং পদ্ধতি |
হ্যান্ড লিভার ওয়ার্ম গিয়ার বৈদ্যুতিন বায়ুসংক্রান্ত |
|
এক্সিকিউটিভ স্ট্যান্ডার্ডস
|
নকশা মান |
EN 593, এমএসএস এসপি 67, এপিআই 609, বিএস 5155 |
|
পরিদর্শন এবং পরীক্ষা |
এপিআই 598, আইএসও 5208, EN 12266 |
|
শেষ স্ট্যান্ডার্ড |
এএনএসআই বি 16.1 সিএল . 125 এলবি এবং বি 16.5 সিএল . 150 এলবি |
|
2129 টেবিল ডি অ্যান্ড ই হিসাবে |
|
|
বিএস 10 টেবিল ডি অ্যান্ড ই |
|
|
DIN 2501 (PN6, PN10, PN16) |
|
|
EN 1092 (পিএন 6, পিএন 10, পিএন 16) |
|
|
আইএসও 2531 (পিএন 6, পিএন 10, পিএন 16), 7005 (পিএন 6, পিএন 10, পিএন 16) |
|
|
কেএস বি / জিস বি 1511/2210 (5 কে এবং 10 কে) |
|
|
এমএসএস এসপি 44 সিএল . 150 এলবি |
|
|
AWWA C207 |
|
|
এসএবিএস 1123 টেবিল 1000/3 এবং সারণী 1600/3 |
|
|
মুখোমুখি |
আইএসও 5752, EN 558, এমএসএস এসপি 67, এপিআই 609, ডিআইএন 3202 |
|
শীর্ষ ফ্ল্যাঞ্জ |
আইএসও 5211 |
